Kapalinokružné vývevy (Vodokružné vývevy)

Kapalinokružné vývevy sú určené pre najnáročnejšie aplikácie. Ide o najodolnejšie priemyselné vývevy rezistentné voči nasatiu nečistôt. Vývevy je možné tiež dodať v celonehrdzavejúcom vyhotovení AISI 304, AISI 316, AISI 316Ti alebo DUPLEX. Vývevy sú chladené pretekajúcou vodou.

Pre aplikácie so silne znečisteným alebo agresívnym médiom sa používa prietočný systém, kde voda vývevou preteká. Pre ostatné aplikácie sa používa systém, kde voda čiastočne alebo plne recirkuluje. Systémy na plnú recirkuláciu eliminujú potrebu priebežného doplňovania pracovnej kvapaliny.

Princíp kapalinokružných vývev

Vzduch (alebo plyn) vstupuje sacím otvorom do statora, kde je uzatvorený medzi dvomi lopatkami obežného kolesa. Obežné koleso sa utesní kvapalinovým prstencom. Otáčaním obežného kolesa sa objem plynu medzi lopatkami zvyšuje a dochádza k tvorbe vákua. S prechodom k výfuku objem plynu klesá a dochádza ku kompresii. Kompresia pokračuje do okamihu, keď plyn odchádza výstupným otvorom z vývevy. So vzduchom (alebo plynom) z vývevy odchádza malé množstvo tesniacej kvapaliny. Hriadeľ je utesnený jednoduchou, alebo dvojitou mechanickou upchávkou.

Kapalinokružné vývevy podľa technológie

Kompaktné vodokružné vývevy

Univerzálné vývevy

Vodokružné kompresory

Dvojstupňové vodokružné vývevy

Velkoobjemové vodokružné vývěvy

Systémy recirkulacie

Parametre kapalinokružných vývev:

Čerpacia rýchlosť: od 30 m³/h do 37 000 m³/h
Výkon motora: od 0,75 kW do 680 kW
Max. vákuum: 33 mbar _(abs)
prietočné, systémy na čiastočnú recirkuláciu a systémy na plnú recirkuláciu

Výhody kapalinokružných vývev:

vysoko odolné voči nečistotám
robustné a odolné
mnoho rokov bez potreby servisu
možnosť celonehrdzavejúceho vyhotovenia
možnosť ATEX vyhotovenia

Kapalinokružné vývevy podľa výkonu a použitia:

Kompaktné kapalinokružné vývevy do 500 m³/h

Čerpacia rýchlosť: od 27 m³/h do 500 m³/h
Max. vákuum: 33 mbar _(abs)
Výhody: kompaktné vyhotovenie, malé zastavovacie rozmery, ekonomická prevádzka

Aplikácie a príklady použitia kompaktnej kvapalinokružné vývevy:

Výveva slúži ako zdroj kompaktného podtlaku integrovaný do priemyselných strojov.
Výveva je ideálna na vákuové sušenie a odsávanie vlhkého vzduchu.
V zdravotníctve sa uplatňuje pri laboratórnom odparovaní a sterilizácii.
V dopravníkových a upínacích systémoch sa využíva na vákuovú manipuláciu.

Ďalšie informácie o kompaktných kapalinokružných vývevách nájdete tu ►

Univerzálne kapalinokružné vývevy

Čerpacia rýchlosť: od 168 m³/h do 22 000 m³/h
Max. vákuum: 33 mbar _(abs)
Výhody: maximálne vákuum v jednom stupni, robustné s možnosťou ATEX

Aplikácie a príklady použitia univerzálnej kapalinokružnej vývevy:

Vývevy slúžia na odsávanie komôr alebo uzatvorených priestorov.
Sú zdrojom podtlaku pri cyklickej výrobe chemikálií alebo farmák.
V chemickom priemysle sa vývevy používajú na čerpanie agresívnych plynov a výparov.
Pri výrobe plastov sa vývevy využívajú na odsávanie a rekuperáciu plynov.

Ďalšie informácie o univerzálnych kapalinokružných vývevách nájdete tu ►

Kapalinokružné kompresory

Zariadenie je navrhnuté na prevádzku v náročných podmienkach výrobných závodov. Kompresory sú ideálne na transport plynov.

Čerpacia rýchlosť: od 30 m³/h do 210 m³/h
Rozsah výtlaku: 2,3 bar _abs
Výhody: tichá prevádzka, vysoký výkon, dlhá životnosť a nízka spotreba vody a energie

Aplikácie a príklady použitia kapalinokružných kompresorov:

pretlak
transport plynov
vákuová filtrácia
mliekarne
transport plynov

čistenie odpadových vôd
prevzdušňovanie
vákuové sušenie
odparovanie
sanácia pôdy

Ďalšie informácie o modeloch kapalinokružných kompresorov nájdete tu ►

Dvojstupňové kapalinokružné vývevy

Čerpacia rýchlosť: od 145m³/h do 616 m³/h
Max. vákuum: max. vákuum 33 mbar_(abs)
Výhody: ideálne na kontinuálnu prácu v tlaku od 33 mbar_(abs)do 200 mbar_(abs)

Aplikácie a príklady použitia dvojstupňovej kapalinokružnej vývevy:

V chemickom priemysle slúžia na vákuovú destiláciu.
V elektrárenskom priemysle na odsatie vzdušniny z kondenzátora alebo odsírenie.
V ťažobnom priemysle sa vývevy uplatnia pri filtrácii minerálnych kalov a destilácii.
V elektrotechnickom priemysle zaisťujú sušenie lakov, či odplyňovanie suspenzií.

Informácie o modeloch dvojstupňových kapalinokružných vývevách nájdete tu ►

Veľkoobjemové kapalinokružné vývevy

Čerpacia rýchlosť: od 4 800 m³/h do 38 000 m³/h
Max. vákuum:
- 33 mbar_(abs)alebo 160 mbar_(abs)
Výhody: vysoký výkon, robustné a efektívne riešenie, odolné voči nečistotám

Aplikácie a príklady použitia veľkoobjemovej kapalinokružnej vývevy:

V energetike sa vývevy používajú na odsatie kondenzátora.
V cukrovarníctve ich nájdeme vo výparníku cukru a vákuových filtroch.
V chemickom priemysle vývevy slúžia na frakčnú destiláciu.
V ťažobnom priemysle na odsatie a transport agresívnych plynov.

Informácie o veľkoobjemových kapalinokružných vývevách nájdete tu ►

Systémy recirkulácie obežnej kvapaliny

Kvapalinokružnu vývevu je možné doplniť o systém recirkulácie obežnej kvapaliny. Systém môže byť jednoduchý pre nenáročné aplikácie, alebo môže obsahovať riadiaci rozvádzač pre plne autonómnu prevádzku. Chladenie systému je zaistené pritekajúcou vodou, napojením okruhu chladiacej vody alebo vzduchom.

Dodávame tieto systémy:

Systém s plnou recirkuláciou

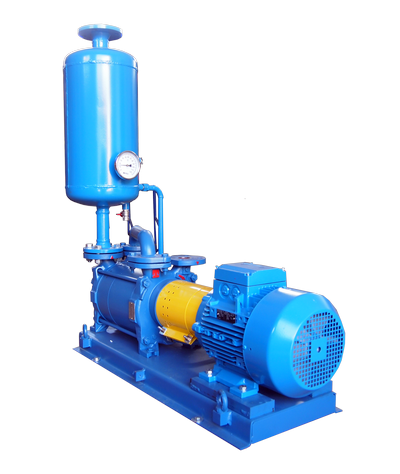

Systém s čiastočnou recirkuláciou
Systém s cirkulačným olejom

Detailné informácie o systémoch recirkulácie obežných kvapalín nájdete tu ►

Služby VAKUUM BOHEMIA SK s.r.o.:

Predaj kapalinokružných vývev a iných vákuových technológií
Prenájom kapalinokružných vývev (dostupnosť po opýtaní)
Servis vákuovej techniky u zákazníka
Poradenstvo v oblasti vákuových technológií
Školenia v oblasti vákuových riešení

Servis vákuovej techniky:

Návrh a dodávka vákuových systémov s kapalinokružnými vývevami
Generálne opravy vákuovej techniky
Servisné opravy kapalinokružných vývev (výmena na vyžiadanie)
Repas kapalinokružných vývev
Predaj náhradných dielov a príslušenstva pre kapalinokružné vývevy

Dodávame a opravujeme kapalinokružné vývevy týchto značiek:

VAKUUM BOHEMIA (CZ)
BUSCH (DE)
Tuthill (USA)
Rietschle, Gardner Denver, (DE)
Naish (USA)

Atlas Copco (SE)
Pompe Travaini (IT)
Robuschi (IT)
Sterling SIHI (UK)
a ďalších popredných výrobcov

Využitie kapalinokružných vývev v praxi:

V potravinárstve nachádzajú uplatnenie napríklad na odsávanie vzduchu v plniacich linkách a odsávačkách nečistôt. Pri výrobe potravín a nápojov kapalinokružné vývevy používajú na destiláciu, karbonáciu, fermentáciu a kryštalizáciu.
V liehovaroch sa používajú v plniacich staniciach na odparovanie, destiláciu, dehydratáciu, fermentáciu, tenké frézovanie i v procese mletia suchej kukurice. Najväčšie uplatnenie majú však kapalinokružné vývevy ako zdroj podtlaku vo vákuových baliacich strojoch.
V ťažobnom priemysle nachádzajú uplatnenie pri filtrácii minerálnych kalov, ťažbe ropy a plynu. Využitie tiež nájdu vo vákuovej destilácii v rafinérskych zariadeniach.
Zdravotníctvo využíva vývevy na sterilizáciu zdravotníckych nástrojov, keď je potrebné odsať priestor sterilizačnej komory pred samotnou sterilizáciou.
Kovové súčiastky musia byť v automobilovom priemysle absolútne čisté a bez oleja. Pri sušení a odmastení výrobkov majú kapalinokružné vývevy svoje nezastupiteľné miesto pri odsávaní vody a nečistôt.
Táto vákuová technológia sa uplatňuje v chemickom priemysle pri procese vákuovej frakčnej destilácie. Kvapalinokružné vývevy sa tu využívajú aj na čerpanie výbušných plynov (vo vyhotovení ATEX).
Pri výrobe plastov nachádzajú uplatnenie ako komponenty vákuových systémov tvarovacích strojov na vákuové tvarovanie termoplastov. Aplikujú sa pri preprave nebezpečného odpadu a v systémoch na spätné získavanie pár.
V drevospracujúcom a papierenskom priemysle sa využívajú vo vákuových upínacích systémoch na manipuláciu s papierom a tlačovými doskami. Používajú sa bežne aj vo vákuových sušičkách na sušenie dreva a na lisovanie výrobkov z papiera.
Kapalinokružné vývevy majú svoje miesto aj v stavebníctve pri pokládkovej mechanizácii, kde sú zdrojom podtlaku vákuových manipulátorov, ďalej potom pri vytlačovaní tehál, cementovaní a sanácii pôdy.
V poľnohospodárstve sa kapalinokružné vývevy aplikujú aj v poľnohospodárskych strojoch na hnojenie. Tiež pri odsávaní znečistených zmesí vzduchu, vodných pár a znečistených plynov.
Vo farmaceutickom priemysel sú kapalinokružné vývevy použité pri presakovaní látok cez filtre, vákuovej destilácii a výrobe liečiv samotných. Vývevy môžu čerpať agresívne látky.
Vo výrobe elektronických súčiastok je vákuum nevyhnutné. Vývevy sušia laky, odplyňujú suspenzie a hrajú rolu v ďalších výrobných procesoch pri výrobe batérií.
Pri výrobe keramických materiálov vákuum slúži na skompaktnenie a zhutnenie prefabrikovaných produktov. V niektorých prípadoch sa aplikujú vývevy olejokružné.
